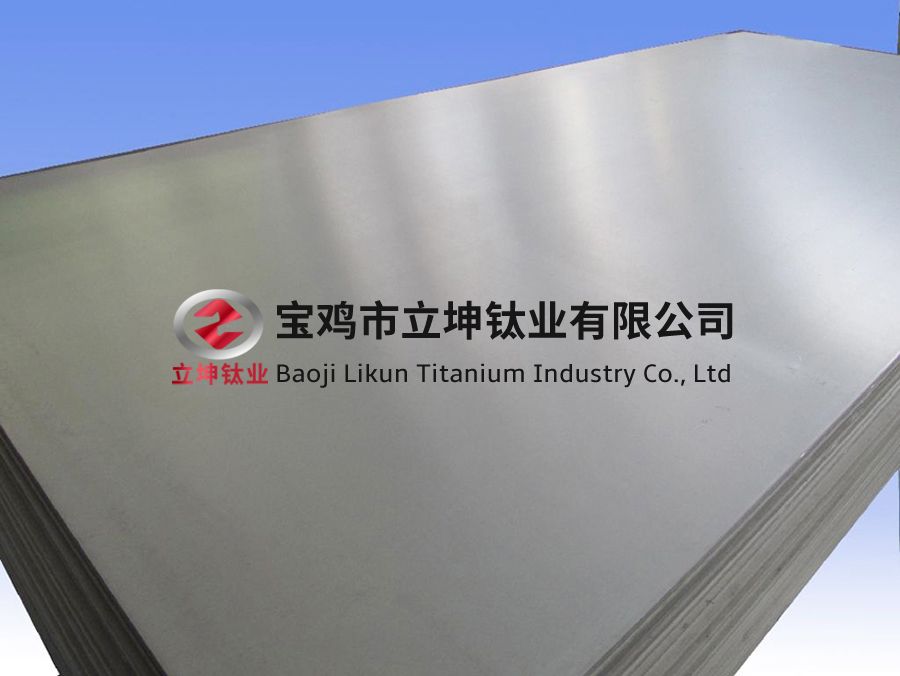

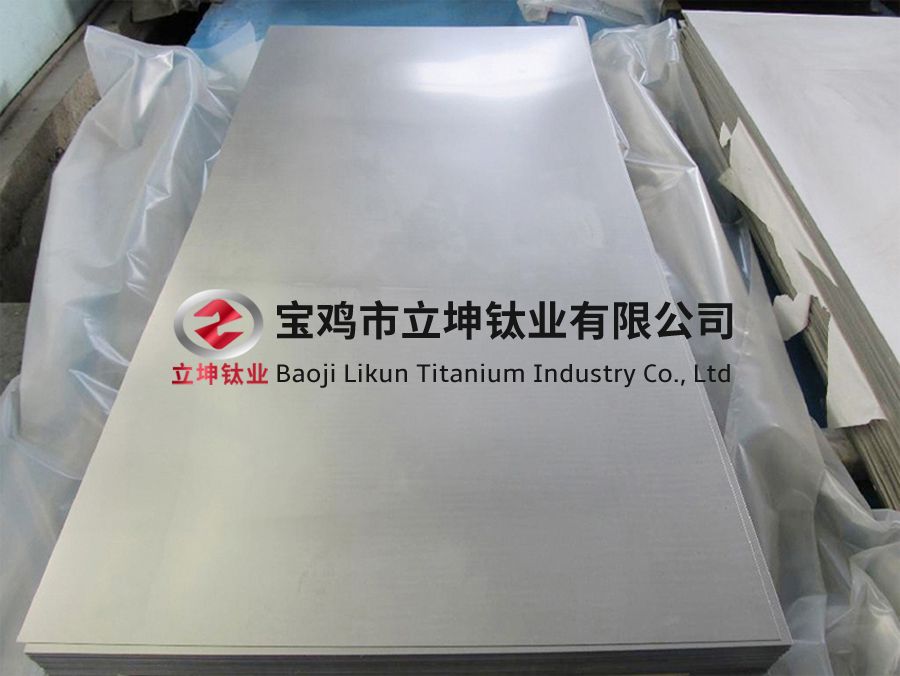

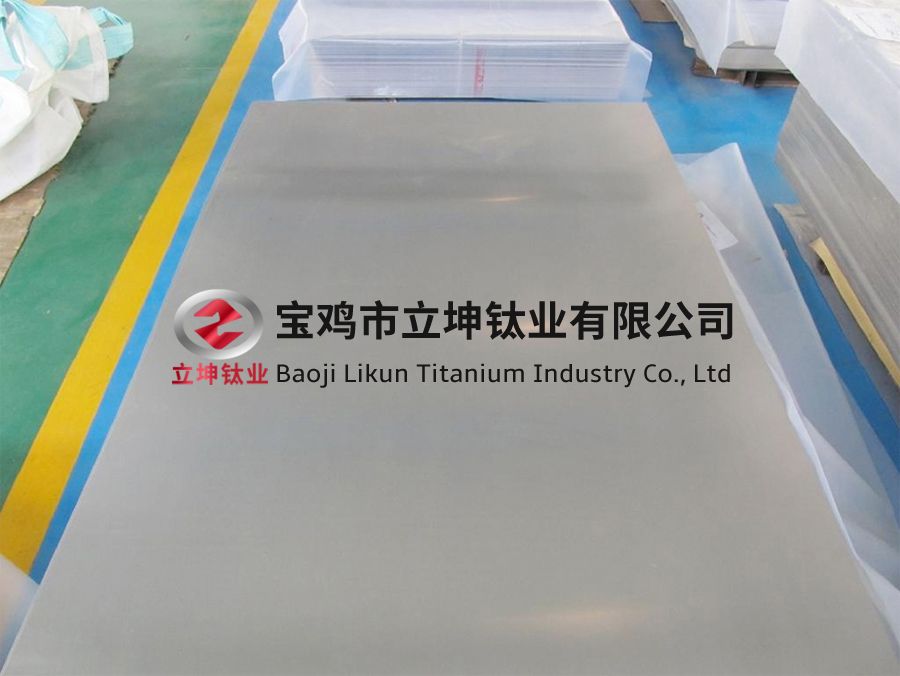

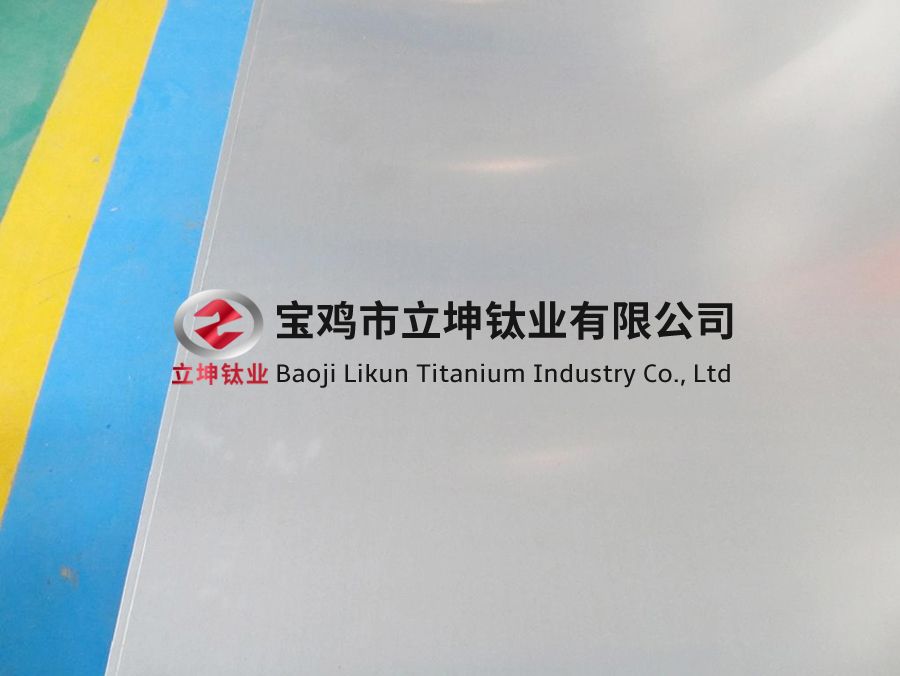

產(chǎn)品名稱：TC4醫(yī)用鈦板、醫(yī)用鈦合金板
規(guī)格：δ1.0mm，2.0mm,3.2mm,4.2mm,5.2mm,6.2mm
牌號：TC4/GR5,TC4ELI/GR5ELI,TA3/GR3
執(zhí)行標準：GB/T13810-2007，ASTM F136，ASTM F67
工藝流程：選用0級海綿鈦，3次熔鑄鈦錠，經(jīng)過多次高溫墩拔鍛造板坯，根據(jù)產(chǎn)品種類選擇軋制方式，軋制成品，熱處理，進行無損探傷，校平精整至成品板材。
物理性能：TC4醫(yī)用鈦合金板材抗拉強度在980-1020Mpa,屈服值950-1000Mpa,斷后伸長率20%，高倍組織（A1-A5）
質(zhì)量監(jiān)管：從海綿鈦開始進行成分檢測，鑄錠成型后取上，中，下三部分樣品進行成分檢測，并且進行超聲波無損檢測，確保鑄錠材質(zhì)的優(yōu)良，切掉鑄錠的冒口和底部，加工至成品后按批次取樣進行物理性能測試，確保產(chǎn)品性能達標。
第三方測機構(gòu)：寶鈦集團檢測中心，西北有色金屬研究院理化檢測中心
產(chǎn)品優(yōu)點：TC4醫(yī)用鈦合金板材尺寸公差精度高(0.1mm-0.3mm)，表面光潔度好（Ra<0.08um）生物相容性好，主要用于人體骨科內(nèi)固定夾板系列產(chǎn)品。
TC4/GR5鈦合金成分：
| 名義化學成分 | Ti | AL | V | Fe | C | N | H | O | 其他元素 |
| Ti-6AL-4V | 余量 | 5.5-6.75 | 3.5-4.5 | 0.30 | 0.08 | 0.05 | 0.010 | 0.2 | ≦0.4% |
| Ti-6AL-4V ELI | 余量 | 5.5-6.5 | 3.5-4.5 | 0.30 | 0.08 | 0.03 | 0.010 | 0.13 | ≦0.3% |
