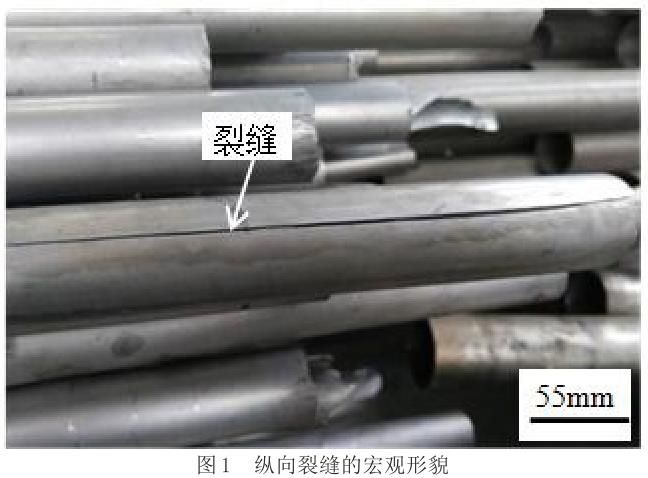

某單位某批次TA10（名義成分Ti-0.8Mo-0.3Ni）鈦合金φ72×7mm擠壓管坯在進行冷軋φ51×4mm時，發現有
若干根管材表面開裂嚴重，經酸洗后觀察大部分裂縫為縱向開裂，有的裂縫開裂較深且長，幾乎從管材中間
延伸到管材的端頭，如圖1所示。
1、理化檢驗
1.1化學成分分析

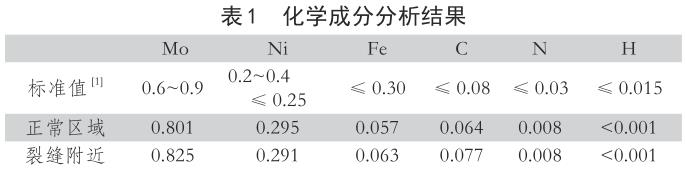

在裂縫附近部位和正常區域取樣，采用ICP全譜直讀光譜儀和TC-600氣體分析儀測定其化學成分，結果（質
量分?jǐn)?shù)）見表1。分析結果表明，各成分元素均符合標準《GB/T3620.1-2016鈦及鈦合金牌號和化學成分》要
求，裂縫部位的氧元素含量略高一些，但化學成分也合格。
1.2金相分析
選擇開裂比較嚴重的部位沿著橫斷面方向取金相樣，侵蝕劑為:HF+HNO3+H2O=1:3:10溶液。采用OLYMPUSGX51
金相顯微鏡觀察其顯微組織（如圖2所示），發現一次裂縫和二次裂縫沿橫斷面呈現河流狀分布，裂縫周?chē)?
的顯微組織和正常區域有明顯差異，正常區域?yàn)楸容^均勻分布的等軸組織，在裂縫附近存在較多的白色富α
相區域,并沿著裂縫走向集中分布。同時，在某些裂縫區域發現有夾雜物顆粒存在，經過進一步放大觀察更
加明顯（見圖2(b)）。
1.3顯微硬度分析

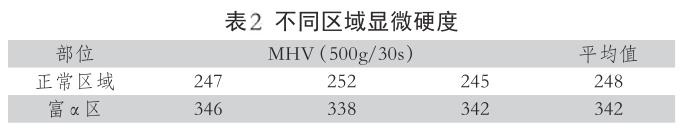

采用島津HMV-2T型顯微硬度計對正常區域和裂縫附近的富α相區域進行顯微硬度分析，試驗結果見表2。從
對比結果來看，兩個區域的硬度差異也很明顯，富α相區域明顯偏硬，可以判定為硬偏析。
1.4SEM及EDS分析

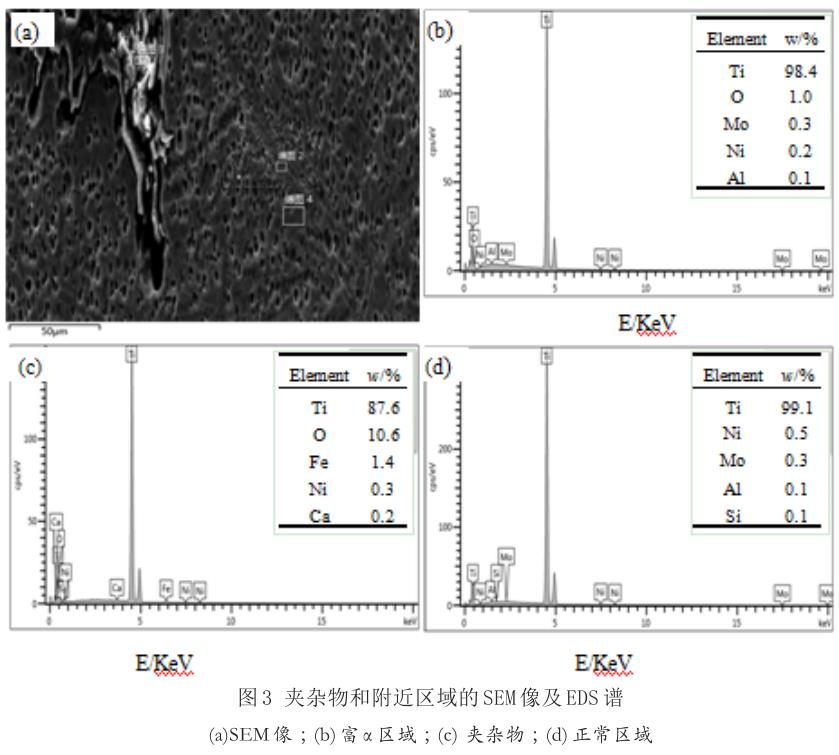

采用ZEISSSupra55掃描電鏡和能譜儀對裂縫部位及附近區域進行觀察和能譜分析，結果見圖3。從分析結果
可以看出，裂縫中存在明顯的夾雜物（見圖3(a)）,對圖3(a)中譜圖2區域進行能譜分析結果見（圖3(b)），
該區域存在少量的合金元素Mo和Ni，還有約1%的O元素（其余為T(mén)i），可以推斷該區域仍然為氧含量較高的
富α相區。對圖3(a)中夾雜物區域（即譜圖3）進行能譜分析結果見（圖3(c)），夾雜物中除了鈦以外，主
要以氧元素為主，含量高達10.6%，合金元素幾乎沒有（有少量的Ni），還有一定量的Fe和少量的Ca。
正常區域的分析結果見（圖3(d)）,合金元素含量基本正常（Ni雖然有點偏低，微量的Al和Si屬于干擾項，
因?yàn)槟茏V分析結果誤差本身比較大），沒有氧元素存在。說明能譜分析結果與前面的金相和顯微硬度分析結
果一致，裂縫附近存在氧含量較高偏硬的α相區域，裂縫某些區域存在富氧的夾雜物。
2、分析討論
從以上分析可以看出，材料的化學成分符合標準要求（雖然裂縫部位的氧含量略高一些），差異不是非常明
顯。但從金相、SEM和能譜分析結果可以明顯看出，裂縫中存在富氧的夾雜物，沿河流形狀分布的裂縫附近
存在氧偏析的富α相區域。結合顯微硬度的分析，該偏析為硬偏析，其硬度遠高于基體材料本身的硬度，在
變形時極易形成微裂紋成為裂紋源，從而引起開裂[2]。鈦合金的冶金缺陷主要是指夾雜和化學成分偏析。
夾雜一般分為低密度夾雜或硬α（或αⅠ型）和高密度夾雜；偏析一般分為α偏析（或αⅡ型）、β偏析（
或β斑）和富Ti偏析三種[3]。鈦的低密度夾雜物主要是鈦的氮化物或氧化物，這些元素都屬于強α穩定劑
，所以又稱為αⅠ型夾雜或硬α缺陷，主要來源于污染的原料（比如局部氧化的海綿鈦）或不規范的加工工
藝（比如焊接氧化或打磨氧化等）。由于這些鈦的氧化物、氮化物的硬度比較高，遠遠高于基體硬度，而且
比較脆，所以也稱為硬α夾雜。
圖2和圖4(a)中的夾雜物就屬于這種硬α氧化物夾雜。正是由于硬α氧化物夾雜的硬度比合金基體硬而脆，
硬度的顯著差異導致在變形過程中對應力的反應也差異較大，容易在夾雜處產生應力集中并過早形成裂紋，
成為裂紋萌生的裂紋源。圖2和圖4(a)中的富α相區域是由于α穩定元素O的富集形成的一種間隙元素偏析，
屬于α偏析，也稱為αⅡ型缺陷。間隙元素偏析在顯微組織中經常表現為在空洞周?chē)嬖诖罅康姆€(wěn)定α相，
并且具有很高的硬度[4]，也容易在受力過大時產生裂紋。
通過以上綜合分析可以判斷，該批次TA10鈦合金φ72×7mm擠壓管坯在進行冷軋φ51×4mm時產生開裂的主要
原因是管坯局部表面存在氧化物夾雜和氧元素偏析，這種硬α氧化物夾雜和硬偏析是產生開裂的裂紋源。
3、結論
此次發現的TA10鈦合金管坯在冷軋時產生的縱向開裂現象，其開裂的主要原因是管坯局部表面存在氧化物夾
雜和氧元素偏析，這兩種缺陷比合金基體硬而脆，在變形時極易形成裂紋源，從而引起冷軋開裂。
參考文獻
[1]中華人民共和國國家質量監督檢驗檢疫總
局.GB/T3620.1-2016鈦及鈦合金牌號和化學成分[S].北京：中國標準出版社，2017.
[2]李榮,魏東,許陸,武晶晶.外科植入用TA3鈦合
金接骨板斷裂失效分析[J].理化檢驗(物理分冊),2016,52(12):897-899.
[3］馬濟民,賀金宇,龐克昌.鈦鑄錠和鍛造[M].北
京冶金工業出版社,2012:84-88．
[4］王金友,葛志明,周彥邦.航空用鈦合金[M].上
海:上海科學技術出版社,1985:224-231.
